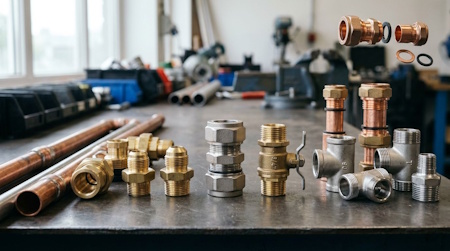

Rohrleitungsanschlüsse: Verbindungstechnik für druckdichte Installationen
Wer Rohrleitungssysteme plant oder wartet, kommt an einer soliden Rohrleitungsanschlüsse Verbindungstechnik nicht vorbei. Ob in der Hydraulik, der Pneumatik oder der Haustechnik: Die Wahl des richtigen Verbindungselements entscheidet darüber, ob ein System dauerhaft dicht bleibt oder unter Druck versagt. Dabei sind die Anforderungen je nach Medium, Betriebsdruck und Temperatur sehr unterschiedlich. Eine Verbindung, die für Trinkwasser bei niedrigem Druck ausreicht, kann im Hochdruckbereich einer Hydraulikanlage sofort undicht werden. Die Rohrleitungsanschlüsse Verbindungstechnik umfasst daher ein breites Spektrum an Elementen, von einfachen Schraubverbindungen über Pressverbindungen bis hin zu spezialisierten Anschlussverschraubungen. Dieser Artikel gibt einen fundierten Überblick über die wichtigsten Verbindungstypen, ihre Einsatzgebiete, die relevanten Normen sowie praktische Empfehlungen für die Auswahl und Montage. Wer die Grundlagen kennt, trifft bessere Entscheidungen beim Aufbau druckdichter Installationen und vermeidet teure Nacharbeiten.
Grundlegende Verbindungstypen in der Rohrleitungstechnik
Formschlüssige Verbindungen
Formschlüssige Verbindungen halten durch geometrische Verzahnung oder Einhaken der Bauteile ineinander. In der Rohrleitungstechnik zählen dazu vor allem Steck- und Pressverbindungen. Bei Steckverbindungen wird das Rohr bis zu einem Anschlag in das Fittinggehäuse eingeführt, wo ein Dichtring die Abdichtung übernimmt. Diese Verbindungsart lässt sich werkzeuglos herstellen, was sie besonders für den Einsatz in schwer zugänglichen Bereichen attraktiv macht.
Pressverbindungen gehen einen Schritt weiter: Das Fitting wird nach dem Einstecken des Rohres mit einem Presswerkzeug dauerhaft verformt. So entsteht eine formschlüssige und mediumsdichte Verbindung, die sich nicht mehr zerstörungsfrei lösen lässt. Pressverbindungen gelten als besonders zuverlässig und sind im modernen Rohrleitungsbau weit verbreitet.
Kraftschlüssige Schraubverbindungen
Kraftschlüssige Verbindungen übertragen Kräfte durch Reibung, die durch Vorspannung erzeugt wird. In der Rohrleitungstechnik sind Schraubverbindungen die wichtigste Untergruppe. Schneidringverschraubungen etwa beißen sich beim Anziehen in das Rohr und erzeugen so eine druckdichte Verbindung ohne zusätzliche Dichtmittel. Sie eignen sich besonders für metallische Rohre in der Hydraulik und im Apparatebau.
Klemmringverschraubungen funktionieren ähnlich, sind aber häufig für Kunststoffrohre ausgelegt. Der Klemmring legt sich beim Anziehen um das Rohr und dichtet gegen das Fittinggehäuse ab. Diese Bauform findet sich oft in der Haus- und Sanitärtechnik sowie in der Pneumatik.
Stoffschlüssige Verbindungen
Stoffschlüssige Verbindungen verbinden Rohre durch Schweißen, Löten oder Kleben auf molekularer Ebene. Sie sind in der Regel die druckbeständigsten Verbindungsarten und werden überall dort eingesetzt, wo höchste Anforderungen an Dichtheit und mechanische Belastbarkeit gestellt werden. Schweißverbindungen dominieren im Rohrleitungsbau für Öl, Gas und Dampf. Lötverbindungen sind im Kupferrohrbereich der Haustechnik Standard, während Klebverbindungen vor allem bei Kunststoffrohren in der Chemiebranche anzutreffen sind.
Anschlussverschraubungen: Typen und Funktionsprinzipien
Überwurfmutter und Einschraubverschraubung
Überwurfmutterverschraubungen bestehen aus drei Teilen: dem Anschlusskörper, dem Dichtelement und der Überwurfmutter. Die Mutter wird über das Rohr oder den Schlauch geschoben, das Dichtelement eingelegt und die Mutter auf den Anschlusskörper aufgeschraubt. Durch das Anziehen der Mutter wird das Dichtelement gepresst und die Verbindung abgedichtet. Diese Bauform ist lösbar und daher für Wartungsanwendungen besonders geeignet.
Einschraubverschraubungen hingegen werden direkt in ein Innengewinde eingedreht. Sie kommen überall dort zum Einsatz, wo ein Rohr oder Schlauch an einen Behälter, ein Aggregat oder ein anderes Bauteil angeschlossen werden soll. Die Dichtung erfolgt entweder über ein Flachdichtelement, einen Kegelkonus oder ein Gewinde mit Dichtmittel.
Hohlschraubenverbindungen im Hydrauliksystem
Im mittleren Teil der Rohrleitungsplanung taucht regelmäßig eine besondere Verbindungsbauform auf: Wer eine flexible Rohrleitung druckdicht an ein Aggregat anschließen möchte, setzt häufig eine Hohlschraube ein, bei der das Medium durch das Innere der Schraube selbst geführt wird. Das zugehörige Rohr oder der Schlauch wird durch eine Bohrung in der Schraube angeschlossen, wobei beiderseitige Dichtringe die Verbindung abdichten. Diese Lösung ermöglicht eine sehr kompakte und platzsparende Anschlusskonstruktion, da keine seitlichen Verbindungsstücke benötigt werden.
Flanschverbindungen für große Nennweiten
Flanschverbindungen kommen typischerweise bei größeren Rohrdurchmessern und hohen Drücken zum Einsatz. Zwei Flansche werden durch Schraubenbolzen zusammengezogen, eine Dichtung zwischen den Flanschen übernimmt die Abdichtung. Flanschverbindungen sind lösbar, druckbeständig und eignen sich für Medien von Wasser über aggressive Chemikalien bis hin zu Dampf. Die Auswahl der Dichtung richtet sich nach dem Medium und der Temperatur: Für Wasser genügt häufig eine Flachdichtung aus Gummi, für Dampf oder aggressive Medien werden Metalldichtungen oder PTFE-Dichtungen eingesetzt.
Werkstoffe und ihre Einsatzgrenzen
Metallische Werkstoffe
Stahl und Edelstahl dominieren im Bereich hoher Drücke und Temperaturen. Kohlenstoffstahl ist kostengünstig und mechanisch belastbar, neigt aber zur Korrosion und eignet sich nicht für aggressive Medien. Edelstahl, insbesondere die Güten 1.4301 und 1.4404, ist korrosionsbeständiger und findet sich in der Lebensmittel-, Pharma- und Chemieindustrie. Messing wird häufig in der Haustechnik und Pneumatik eingesetzt, da es gut zerspanbar ist und eine ausreichende Korrosionsbeständigkeit gegenüber Wasser und Luft aufweist.
Kunststoffe und Verbundwerkstoffe
Kunststoffrohre und -fittings aus PP, PE oder PVC sind leicht, korrosionsbeständig und kostengünstig. Sie eignen sich für niedrigere Drücke und Temperaturen und sind in der Hausinstallation sowie in der Chemietechnik weit verbreitet. Mehrschichtverbundrohre kombinieren die Vorteile von Kunststoff und Metall: Eine Aluminiumschicht verleiht dem Rohr Formstabilität, während Kunststoffschichten innen und außen für Korrosionsbeständigkeit sorgen. Diese Rohre lassen sich sowohl mit Press- als auch mit Klemm- oder Schraubfittings verbinden.
Dichtwerkstoffe und ihre Temperaturbeständigkeit
Die Wahl des richtigen Dichtwerkstoffs ist entscheidend für die Langzeitdichtheit. NBR (Nitrilkautschuk) ist der Standardwerkstoff für Wasser, Luft und Mineralöl bis etwa 100 Grad Celsius. EPDM eignet sich für Heißwasser, Dampf und viele Chemikalien, ist aber nicht für Mineralöl geeignet. FKM (Viton) deckt den Hochtemperaturbereich ab und ist gegenüber aggressiven Medien beständig, jedoch deutlich teurer. PTFE wird als Bandmaterial für Gewindeabdichtungen eingesetzt und ist chemisch nahezu universell beständig.
Normen und Druckklassen
Relevante Normen für Rohrleitungsanschlüsse
Die Rohrleitungsanschlüsse Verbindungstechnik ist durch zahlreiche nationale und europäische Normen geregelt. DIN EN ISO 8434 definiert Metallrohrverschraubungen für den Einsatz in der Hydraulik und Pneumatik. DIN EN 10242 gilt für Rohrfittings aus Temperguss. Für Flanschverbindungen sind die Reihen DIN EN 1092 (Stahlflansche) und DIN EN 1514 (Flachdichtungen) maßgeblich. Im Trinkwasserbereich schreibt die DIN 1988 besondere Anforderungen an Werkstoffe und Verbindungen vor.
Diese Normen legen unter anderem Abmessungen, Toleranzen, Prüfbedingungen und zulässige Drücke fest. Die Einhaltung dieser Vorgaben ist nicht nur technisch sinnvoll, sondern in vielen Bereichen auch gesetzlich vorgeschrieben. Bei geplanten Installationen sollte immer geprüft werden, welche Normen für den jeweiligen Anwendungsfall gelten.
Druckklassen und Nenndrücke
Der Nenndruck (PN) gibt an, bei welchem Druck eine Verbindung bei einer definierten Temperatur dauerhaft eingesetzt werden darf. Übliche Nenndrücke sind PN 6, PN 10, PN 16, PN 25 und PN 40. Im Hydraulikbereich werden Drücke bis 400 bar und mehr erreicht, weshalb hier eigene Druckklassensysteme gelten. Es ist wichtig, nicht nur den Betriebsdruck, sondern auch mögliche Druckspitzen und Druckstöße zu berücksichtigen. Druckspitzen können das Zwei- bis Dreifache des Betriebsdrucks erreichen und werden häufig bei der Auslegung unterschätzt.
Praktische Empfehlungen für die Auswahl und Montage
Die folgenden Punkte helfen dabei, Verbindungen korrekt auszuwählen und dauerhaft dichte Installationen zu realisieren:
- Systemdruck und Temperatur immer inklusive Spitzen ermitteln, nicht nur den Nennbetriebspunkt
- Werkstoffkombinationen auf Kontaktkorrosion prüfen, besonders bei Mischinstallationen aus Kupfer und Stahl
- Anzugsmomente laut Herstellerangabe einhalten, Über- und Unteranzug sind gleichermaßen schädlich
- Dichtmittel (PTFE-Band, Gewindedichtpaste) nur dort einsetzen, wo sie vorgesehen sind, nie als Ersatz für eine beschädigte Dichtfläche
- Rohre vor der Montage entgraten und reinigen, um Leckagen durch Partikel oder scharfe Kanten zu vermeiden
- Lösbare Verbindungen regelmäßig auf Korrosion und Nachziehbedarf kontrollieren, besonders in feuchten Umgebungen
- Schwingungsbelastungen durch geeignete Rohrhalterungen reduzieren, da Vibrationen Verschraubungen langfristig lösen können
Ein häufig unterschätzter Fehler ist die Verwechslung von metrischen und zölligen Gewinden. Obwohl die Gewindesteigungen ähnlich aussehen können, sind sie inkompatibel. Ein scheinbar passendes Gewinde kann sich einschrauben lassen, dichtet aber nicht zuverlässig ab und kann im schlimmsten Fall das Gewinde im Gehäuse beschädigen. Vor jeder Montage sollte daher sichergestellt werden, dass die Gewindetypen übereinstimmen.
Häufig gestellte Fragen
Was unterscheidet eine Schneidringverschraubung von einer Klemmringverschraubung?
Eine Schneidringverschraubung schneidet sich beim Anziehen in die Rohraußenwand ein und erzeugt so eine formschlüssige und kraftschlüssige Verbindung. Sie eignet sich vor allem für metallische Rohre und höhere Drücke. Eine Klemmringverschraubung legt sich dagegen nur von außen an das Rohr an, ohne es zu verformen. Sie ist schonender zum Rohr und häufig für Kunststoffrohre oder dünnwandige Metallrohre vorgesehen. Im Zweifelsfall gibt die Herstellerfreigabe für den jeweiligen Rohrwerkstoff Auskunft, welches System verwendet werden darf.
Wie erkennt man, ob eine Rohrverbindung den richtigen Nenndruck hat?
Der Nenndruck ist in der Regel auf dem Fitting oder der Verschraubung aufgestempelt oder eingeformt. Die Kennzeichnung erfolgt mit der Abkürzung PN, gefolgt von der Druckstufe, zum Beispiel PN 16. Ergänzend gibt der Werkstoff Hinweise: Grauguss ist typischerweise für niedrigere Drücke ausgelegt, Sphäroguss und Stahl tragen höhere Lasten. Bei unklarer Kennzeichnung sollte immer das Datenblatt des Herstellers herangezogen werden, da das optische Erscheinungsbild allein keinen sicheren Rückschluss auf die zulässige Druckstufe erlaubt.
Welche Dichtung eignet sich für Heißwasser und Dampfanwendungen?
Für Heißwasser bis etwa 120 Grad Celsius sind EPDM-Dichtungen gut geeignet und im Bereich der Hausinstallation weit verbreitet. Für Dampfanwendungen oberhalb dieser Temperatur sollten Graphit-Flachdichtungen oder Spiraldichtungen eingesetzt werden, da Gummiwerkstoffe bei hohen Temperaturen schnell altern und ihre Elastizität verlieren. PTFE-Dichtungen sind thermisch stabil und chemisch beständig, haben aber eine geringere Rückstellkraft und müssen regelmäßig auf Dichtheit kontrolliert werden. Die genaue Temperaturgrenze ergibt sich immer aus dem Datenblatt des Dichtungsherstellers.
