Schutzklassen für sensible Industrieelektronik in anspruchsvollen Installationsumgebungen
Die Wahl der richtigen Schutzklassen für Industrieelektronik entscheidet darüber, ob empfindliche Komponenten in rauer Umgebung zuverlässig funktionieren oder frühzeitig ausfallen. Die sogenannte IP-Klassifizierung (Ingress Protection) legt genau fest, in welchem Maß ein Gehäuse gegen das Eindringen von Feststoffen und Flüssigkeiten schützt. Gerade in industriellen Installationsumgebungen – sei es in der Lebensmittelproduktion, im Maschinenbau oder in der Prozessautomation – sind diese Kennwerte keine bloße Formsache, sondern sicherheitsrelevante Mindestanforderungen. Wer die passende Schutzklasse für seine Elektronik kennt, vermeidet teure Ausfälle, verkürzte Wartungsintervalle und im schlimmsten Fall gefährliche Fehlfunktionen. Dieser Artikel erklärt das IP-System systematisch, vergleicht die relevanten Schutzstufen und gibt praxisorientierte Empfehlungen für typische Einsatzszenarien in der Industrie.

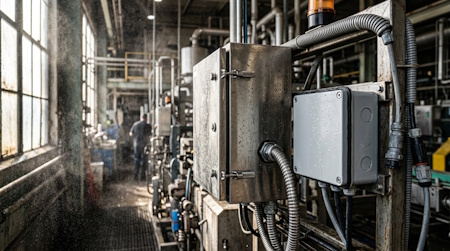

Was sind Schutzklassen und wie ist das IP-System aufgebaut?
Das IP-System nach DIN EN 60529 beschreibt den Schutz elektrischer Betriebsmittel durch zwei Kennziffern. Die erste Ziffer steht für den Schutz gegen feste Fremdkörper und Berührung, die zweite für den Schutz gegen Feuchtigkeit und Wasser. Eine dritte Zusatzziffer kann mechanischen Schutz kennzeichnen, ist im industriellen Alltag jedoch seltener anzutreffen. Daneben existiert in bestimmten Normbereichen der Begriff „Schutzklasse" auch im Sinne der elektrischen Sicherheit (Schutzklasse I bis III), was gelegentlich zu Verwechslungen führt. Im Kontext von Industriegehäusen und Installationsumgebungen bezeichnet „Schutzklasse" in der Regel immer die IP-Einstufung. Je höher die Kennzahlen, desto umfassender ist der Schutz - und desto höher sind in der Regel auch die Anforderungen an Material, Dichtung und Konstruktion des Gehäuses.
Die erste Kennziffer: Schutz gegen Feststoffe
Die erste IP-Ziffer reicht von 0 bis 6. Stufe 0 bedeutet keinerlei Schutz, Stufe 6 bezeichnet vollständigen Staubschutz (Staubdichtheit). Für die meisten industriellen Anwendungen sind die Stufen 4 bis 6 relevant: IP4x schützt vor Fremdkörpern ab 1 mm Durchmesser, IP5x schützt vor dem schädlichen Eindringen von Staub, und IP6x gewährleistet vollständige Staubdichtheit. Letzteres ist besonders in der Holzbearbeitung, im Bergbau oder in der Zementindustrie unverzichtbar, wo feine Partikel in großen Mengen entstehen.
Die zweite Kennziffer: Schutz gegen Feuchtigkeit
Die zweite Ziffer läuft von 0 bis 9(K). Stufe 4 bedeutet Schutz gegen allseitiges Spritzwasser, Stufe 5 gegen Strahlwasser, Stufe 6 gegen starkes Strahlwasser und vorübergehendes Untertauchen, Stufe 7 gegen zeitweiliges Eintauchen und Stufe 8 gegen dauerndes Untertauchen. Die Stufe 9K, ursprünglich aus der Fahrzeugtechnik, beschreibt Schutz gegen Hochdruck-/Dampfstrahlreinigung – eine Anforderung, die in Lebensmittel- und Pharmabetrieben zunehmend an Bedeutung gewinnt.
Schutzklassen im direkten Vergleich: Von IP44 bis IP69K
Für Schutzklassen bei Industrieelektronik sind nicht alle Kombinationen gleich praxisrelevant. Die folgende Betrachtung konzentriert sich auf jene Schutzstufen, die im industriellen Umfeld am häufigsten gefordert werden und bei der Gehäuseauswahl die entscheidende Rolle spielen.
IP44 und IP54 - Basisschutz für trockene Fertigungsbereiche
IP44 bietet Schutz gegen feste Körper größer 1 mm sowie gegen allseitiges Spritzwasser. Diese Schutzklasse eignet sich für Steuergehäuse in überdachten Fertigungshallen, in denen gelegentlich Reinigungsarbeiten mit dem Wasserschlauch stattfinden, aber kein direkter Wasserstrahl auf das Gehäuse trifft. IP54 erhöht den Staubschutz auf die Stufe 5 (kein schädliches Eindringen von Staub) und ist damit für staubigere Umgebungen geeignet. Beide Klassen stellen für viele Standardanwendungen eine wirtschaftlich sinnvolle Lösung dar, stoßen aber in besonders herausfordernden Umgebungen schnell an Grenzen.
IP65 und IP66 - der industrielle Standard für anspruchsvolle Bedingungen
IP65 ist für zahlreiche Industriebranchen der Mindestwert, sobald Strahlwasser bei Reinigungsprozessen oder durch Betriebsabläufe entsteht. Vollständige Staubdichtheit (erste Ziffer 6) kombiniert mit Schutz gegen Strahlwasser aus beliebiger Richtung (zweite Ziffer 5) deckt einen Großteil der Anforderungen in der Metallbearbeitung, Automobil- oder Chemiebranche ab. IP66 erhöht den Wasserschutz nochmals: Das Gehäuse widersteht auch starkem Strahlwasser. Diese Stufe wird häufig in Außenanlagen oder in Bereichen gewählt, in denen Hochdruckschläuche zum Einsatz kommen. Wer robuste Kunststoffgehäuse für derartige Umgebungen wählt, profitiert von niedrigem Eigengewicht und korrosionsbeständigen Eigenschaften gegenüber metallischen Alternativen.
IP67, IP68 und IP69K - Hochschutz für Extrembedingungen
In besonders anspruchsvollen Einsatzbereichen reichen IP65 oder IP66 nicht aus. Tauchanwendungen, aggressive Reinigungsverfahren oder die Nähe zu Wasserläufen erfordern höhere Schutzklassen für Industrieelektronik.
IP67 und IP68 - Schutz beim Eintauchen
IP67 erlaubt kurzzeitiges Eintauchen bis zu einem Meter Tiefe für 30 Minuten. Diese Klasse ist relevant für mobile Feldgeräte, Messumformer und Bedieneinheiten, die bei Reinigungsarbeiten versehentlich in Wasseransammlungen geraten können. IP68 geht noch weiter: Das Gehäuse ist für dauerndes Untertauchen ausgelegt, wobei Hersteller die konkreten Druckbedingungen spezifizieren. Pumpensteuerungen in Kläranlagen oder Unterwasser-Sensorik sind typische Anwendungsfelder. Wichtig ist, dass IP68-Gehäuse oft nicht automatisch IP6K9K-geprüft sind - für Hochdruckreinigung gelten separate Anforderungen.
IP69K - Hochdruckreinigung und Dampfstrahler
Die Schutzklasse IP69K beschreibt Widerstandsfähigkeit gegen Hochdruck- und Dampfstrahlreinigung bei Wassertemperaturen von bis zu 80 °C und Drücken von 80 bis 100 bar. Sie ist in der Lebensmittel- und Getränkeindustrie, der Pharmafertigung und der Tiernahrungsproduktion quasi obligatorisch, da dort täglich intensive Nassreinigungen stattfinden. Gehäuse dieser Klasse müssen besonders präzise abdichten und sind in der Herstellung aufwendiger – entsprechend höher ist der Beschaffungspreis, der jedoch durch reduzierte Ausfälle und längere Einsatzdauern schnell gerechtfertigt wird.
Zusatzfaktoren: Werkstoff, Dichtung und Montagequalität
Die Schutzklasse allein sagt noch nichts über die Langzeitbeständigkeit eines Gehäuses aus. Werkstoffwahl, Dichtungssysteme und die Qualität der Montage beeinflussen maßgeblich, ob eine IP-Einstufung im Betrieb dauerhaft eingehalten wird.
Werkstoffauswahl und chemische Beständigkeit
In der chemischen Industrie, in Galvanik- oder Lackierbetrieben wirken aggressive Medien auf die Gehäuseoberfläche ein. Hier reicht eine hohe IP-Klasse allein nicht aus – der Werkstoff muss chemisch beständig sein. Glasfaserverstärkte Kunststoffe (GFK), Polycarbonat und spezielle Edelstahllegierungen bieten je nach Anforderungsprofil unterschiedliche Vorteile. Metall kann bei falscher Werkstoffwahl korrodieren, auch wenn die IP-Klasse offiziell erreicht wird. Kunststoffgehäuse aus korrosionsbeständigen Polymeren sind in vielen Fällen die geeignetere Wahl.
Dichtungssysteme und Einbauqualität
Selbst das hochwertigste Gehäuse verliert seinen Schutzwert, wenn Kabelverschraubungen falsch dimensioniert, Dichtungen nicht korrekt eingelegt oder Schrauben ungleichmäßig angezogen werden. Norm-konforme Kabeldurchführungen, regelmäßige Dichtungspflege und die Verwendung kompatibler Zubehörteile sind zentrale Bestandteile der Wartungsplanung. Fachgerecht montierte Systeme halten ihre IP-Einstufung nachweislich über viele Jahre – mangelhafte Ausführung hingegen kann bereits nach kurzer Zeit zum Schutzversagen führen.
Vergleichstabelle: Schutzklassen für Industrieelektronik im Überblick
| IP-Klasse | Staubschutz | Wasserschutz | Typisches Einsatzfeld |
| IP44 | Körper = 1 mm | Spritzwasser allseitig | Trockene Montagebereiche |
| IP54 | Kein schädlicher Staub | Spritzwasser allseitig | Staubige Fertigungshallen |
| IP65 | Staubdicht | Strahlwasser | Metallbearbeitung, Automobil |
| IP66 | Staubdicht | Starkes Strahlwasser | Außenanlagen, Chemieindustrie |
| IP67 | Staubdicht | Kurzzeitiges Eintauchen (1 m / 30 min) | Mobile Feldgeräte, Kläranlagen |
| IP68 | Staubdicht | Dauerndes Eintauchen (herstellerdefiniert) | Unterwasser-Sensorik, Pumpensteuerung |
| IP69K | Staubdicht | Hochdruck-/Dampfstrahlreinigung (80–100 bar, bis 80 °C) | Lebensmittel-, Pharma-, Getränkeindustrie |
Empfehlung: Welche Schutzklasse für welche Umgebung?
Für die Auswahl der passenden Schutzklasse für Industrieelektronik empfiehlt sich eine strukturierte Risikoanalyse der Installationsumgebung. Wer lediglich in trockenen, überdachten Fertigungsbereichen arbeitet, kommt mit IP54 oder IP65 gut aus. Sobald Strahlwasser, Außenmontagen oder chemisch aggressive Medien ins Spiel kommen, sollte IP66 das Minimum sein. Für alle Bereiche mit regelmäßiger Hochdruckreinigung ist IP69K zwingend einzuplanen – nicht als optionale Aufrüstung, sondern als Grundanforderung.
Zusätzlich zur IP-Klasse sollten Anwender immer die chemische Beständigkeit des Gehäusewerkstoffs prüfen, Dichtungen regelmäßig kontrollieren und bei Umbauarbeiten ausschließlich normkonforme Kabelverschraubungen einsetzen. Ein Gehäuse, das auf dem Papier IP66 erfüllt, aber mit ungeeigneten Verschraubungen bestückt ist, bietet im Ernstfall nur unzureichenden Schutz. Die Kombination aus der richtigen IP-Klasse, geeignetem Werkstoff und fachgerechter Montage bildet die Grundlage für langlebige und sichere Industrieinstallationen im Jahr 2026.
Häufig gestellte Fragen
Was bedeutet der Unterschied zwischen IP65 und IP66 in der Praxis?
IP65 schützt gegen Strahlwasser aus einer Düse mit mindestens 6,3 mm Durchmesser aus beliebiger Richtung. IP66 geht darüber hinaus und widersteht auch starkem Strahlwasser – etwa aus einer 12,5-mm-Düse oder bei höherem Wasserdruck. In der Praxis ist IP66 relevant, wenn Hochdruckschläuche oder intensive Außenreinigungen vorgesehen sind.
Gilt eine hohe IP-Klasse automatisch auch für chemische Beständigkeit?
Nein. Die IP-Klassifizierung bezieht sich ausschließlich auf Schutz gegen Feststoffe und Wasser. Ob ein Gehäuse beständig gegenüber Laugen, Säuren, Lösungsmitteln oder anderen Chemikalien ist, wird durch separate Werkstoffkennwerte definiert. In chemisch aggressiven Umgebungen muss beides – IP-Klasse und chemische Beständigkeit – separat geprüft werden.
Wie oft sollten Dichtungen an Industriegehäusen überprüft werden?
Die Prüfintervalle richten sich nach Umgebungsbedingungen, Temperaturwechseln und der Art der verwendeten Dichtungswerkstoffe. Als allgemeine Richtlinie gilt eine jährliche Sichtprüfung; in Umgebungen mit intensivem Reinigungseinsatz oder starken Temperaturschwankungen sollte die Inspektion halbjährlich erfolgen. Rissige, verhärtete oder verformte Dichtungen sind unverzüglich zu ersetzen, da sie die nominelle IP-Einstufung des Gehäuses dauerhaft kompromittieren.
